موضوع: ماژول تشخیص اثر انگشت Fingerprint Recognition

Hybrid View

  1. #1
    Junior Member
    تاریخ عضویت
    Mar 2014
    نوشته ها
    8

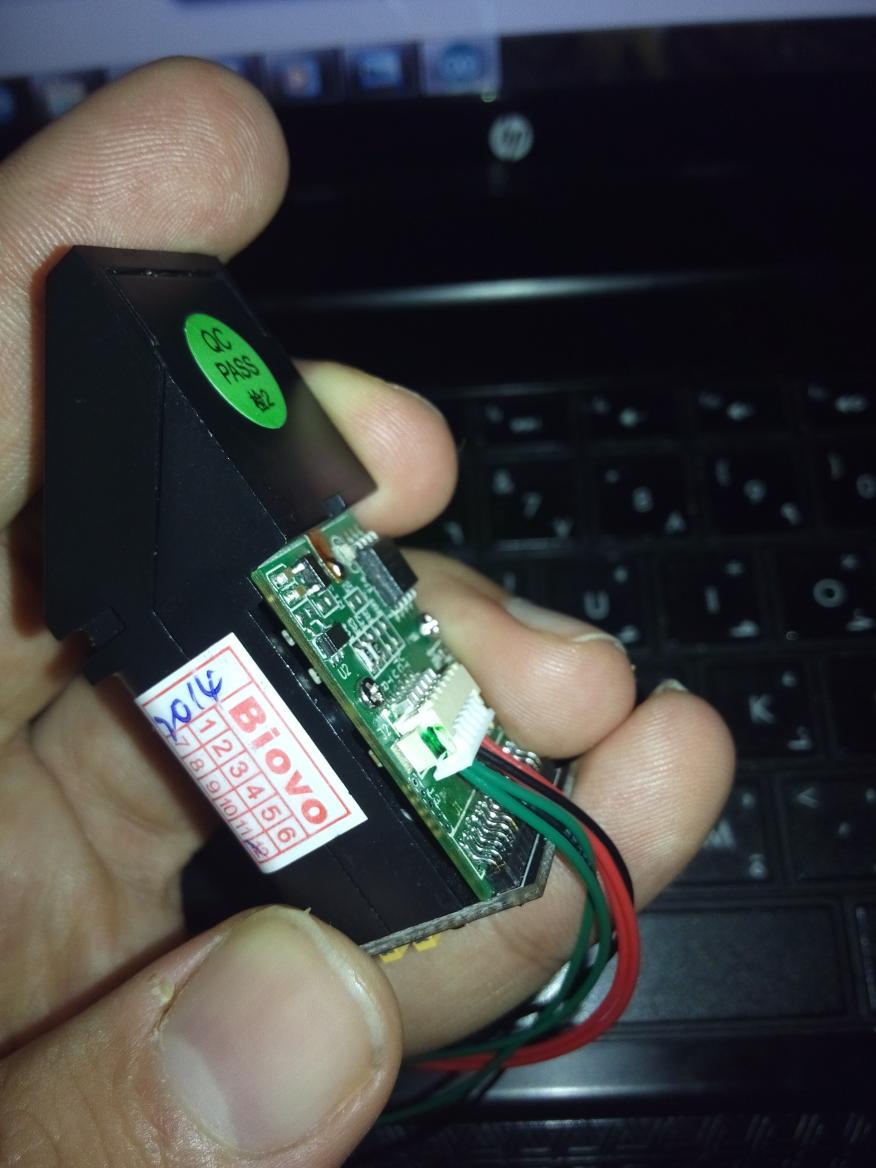

    خیلی ممنون از راهنمایتون . واقعا کمک کردید . فقط یه سوال دیگه دارم واسه اینکه مطمئن شم . عکس ماژولی رو که من دارم می زارم . لطفا ببینید که سیم بندی که شما گفتید با این جور در میاد . اخه من از سبز ها و سیاه ها فقط استفاده کرده بودم

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: IMG_20150207_215234.jpg
مشاهده: 309
حجم: 83.8 کیلو بایت

  2. #2
    Junior Member
    تاریخ عضویت
    Feb 2016
    نوشته ها
    4

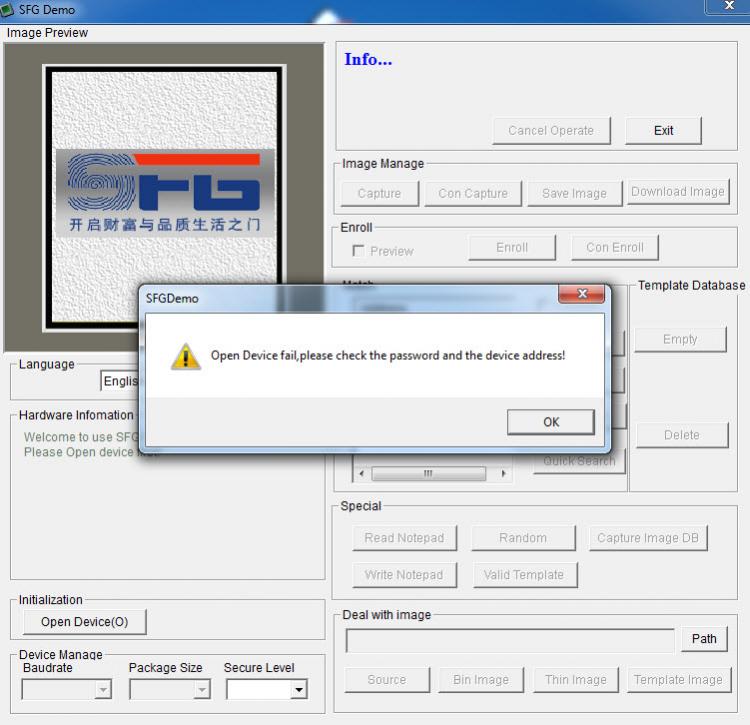

    سلام من یدونه ماژول اثرانگشت مدل r308 خریدم ولی ال ای دی قرمز روشن نمیشه نرم افزار هم نمیشناستش ماژول آردوینو هم نمیشناستش تورو خدا کمک کنید

  3. #3
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط amirmahdimemarchi نمایش پست ها
    سلام من یدونه ماژول اثرانگشت مدل r308 خریدم ولی ال ای دی قرمز روشن نمیشه نرم افزار هم نمیشناستش ماژول آردوینو هم نمیشناستش تورو خدا کمک کنید

    ارتباط ماژول های اثر انگشت به صورت سریال هست
    مورد اول لطفا سیم بندیتون رو چک بفرمایید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: FINGERPRINT-R308-PINOUT.JPG
مشاهده: 295
حجم: 27.8 کیلو بایت

    در حالت بعدی baude rate ها متفاوت رو چک بفرمایید
    و این که ارتباط سریال سیم بندیش به صورت ضربه دری هست
    tx اسکنر به rx آردوینو
    rx اسکنر به tx آردوینو
    لایک کردن

  4. #4
    Junior Member
    تاریخ عضویت
    Feb 2016
    نوشته ها
    4
    تست كردم نشد مگه نبايد وقتي فقط vcc و gnd وصل چراغ چشمك بزنه يا حداقل عكس العمل نشون بده اين ماژول انگار نه انگار به تغذيه وصل ميشه

  5. #5
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط amirmahdimemarchi نمایش پست ها
    تست كردم نشد مگه نبايد وقتي فقط vcc و gnd وصل چراغ چشمك بزنه يا حداقل عكس العمل نشون بده اين ماژول انگار نه انگار به تغذيه وصل ميشه
    پمن از طراحی مازولش خبر ندارم
    ممکنه در طراحی اصلا led استفاده نکرده باشن

    شما پینهای سریال رو هم وصل کن
    ببین جواب میگیری یا نه
    تنها به پینهای پاور اکتفا نکن

  6. #6
    Senior Member
    تاریخ عضویت
    Nov 2015
    نوشته ها
    229
    نقل قول نوشته اصلی توسط magmagmary نمایش پست ها
    ارتباط ماژول های اثر انگشت به صورت سریال هست
    مورد اول لطفا سیم بندیتون رو چک بفرمایید:
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: FINGERPRINT-R308-PINOUT.JPG
مشاهده: 295
حجم: 27.8 کیلو بایت

    در حالت بعدی baude rate ها متفاوت رو چک بفرمایید
    و این که ارتباط سریال سیم بندیش به صورت ضربه دری هست
    tx اسکنر به rx آردوینو
    rx اسکنر به tx آردوینو
    این ماژول به نظر خیلی غیر یکدست تولید میشه
    مال من tx , rx ش برعکس اینیه که تو عکس گذاشتین

  7. #7
    مدیر گروه
    تاریخ عضویت
    Nov 2013
    محل سکونت
    ایران
    نوشته ها
    4,064
    نقل قول نوشته اصلی توسط siib نمایش پست ها
    این ماژول به نظر خیلی غیر یکدست تولید میشه
    مال من tx , rx ش برعکس اینیه که تو عکس گذاشتین

    طی زمان تغییر پیدا کرده این محصول

  8. #8
    Junior Member
    تاریخ عضویت
    Oct 2016
    نوشته ها
    2
    سلام
    کسی بلده چطوری میشه یک template رو توی سنسور آپلود کرد؟

  9. #9
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    5
    حق با شماست . با توجه به عکسی که گذاشتید دقیقا جای سیمهای قرمز و سبز برعکس رابطی هستش که من دارم
    با این اوصاف روی pcb به ترتیب از چپ باید پینهای زیر رو داشته باشید :
    1- G
    2- R
    3- T
    4- V

    که برای اتصال Gnd , Rx از سیمهای سبز و برای اتصال Tx,Vcc از سیمهای مشکی باید استفاده کنید.

  10. #10
    Junior Member
    تاریخ عضویت
    Feb 2015
    نوشته ها
    5
    در کل به رنگ سیمها زیاد اعتنا نکنید و همیشه دقیقا چک کنید که هر پین به کجا اتصال داره.

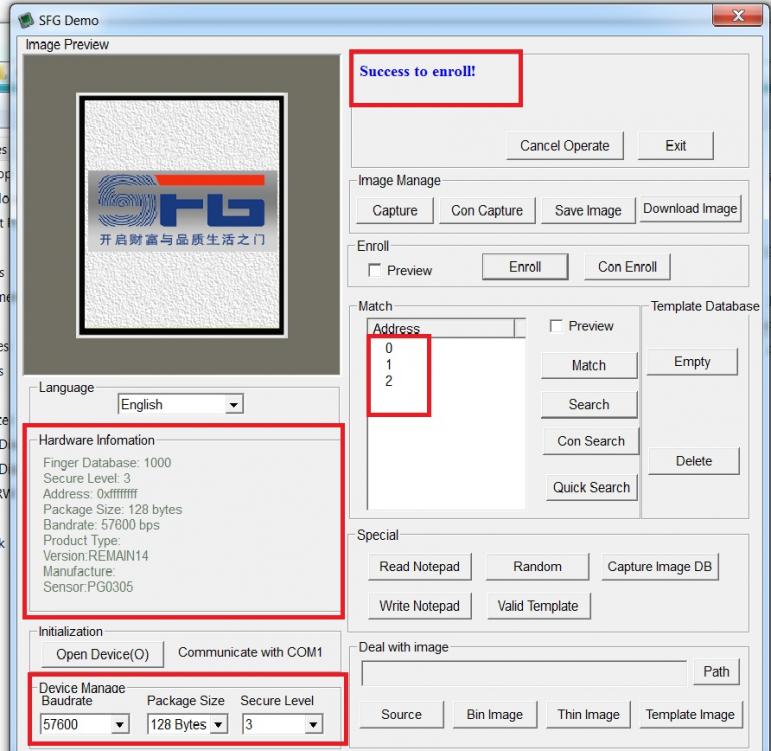

    ضمنا یک مورد دیگه که باید بگم اینه که این ماجول یه سری مشخصات سخت افزاریش هم فرق داره. مثلا محدود به 162 تا اثر انگشت نیست . سرعت ارتباطش هم تا 115200bps بالا میره و کار میکنه.
    برای آزمایش به راحتی 189 تا اثر انگشت رو توش ثبت کردم و بسته به وضعیت بین 240 الی 760 میلی ثانیه برای تشخیص درست یا نادرست بودن زمان نیاز داشت.
    مصرفش بین 85 الی 110 میلی آمپر روی 5 ولته.
    ویرایش توسط aminpm@gmail.com : 02-15-2015 در ساعت 07:09 PM دلیل: اشتباه در ارقام مصرف
