ماژول تشخیص اثر انگشت Fingerprint Recognition

[nightwish]

این لینک هم سیم بندی داره هم کد
Optical Fingerprint Sensor Module – FPM10A – Art of Circuits

کتابخانه آردوینو که هست.من خودم دارم کامنداشو با برنامه سی مینویسم.
ترتیب و روند ارسال کامند و بعد ارسال دیتا رو طیق دیتا شیت ارسال میکنم ولی بافر سنسور پر نمیشه.اگر با این قسمت کار کردین راهنمایی کنید.
ممنون

[magmagmary]

کتابخانه آردوینو که هست.من خودم دارم کامنداشو با برنامه سی مینویسم.
ترتیب و روند ارسال کامند و بعد ارسال دیتا رو طیق دیتا شیت ارسال میکنم ولی بافر سنسور پر نمیشه.اگر با این قسمت کار کردین راهنمایی کنید.
ممنون

خب از کدهای کتابخونه استفاده کنید .
چون برای کامند دادن باید آخر هر کامند اینتر بزنید که فرمتش رو توی کتابخونه آردوینو خواهید دید.

[R.min69]

R.min Mz, [27.05.16 13:38]
با سلام و خسته نباشید.
طی خرید اخیرم یکی از اقلام ماژول اسکنر اثر انگشت نوری R305 بود. این ماژول نه کتابخانه مخصوص داره و نه تونستم راه اندازیش کنم متاسفانه*. Sfg هم تست کردم اما هیچ. از کدهای آردوینو خود سایت و سایت های خارجی هم استفاده کردم. نتیجه همه یکسانه و میگه اسکنر شناسایی نشد. الان بفرمایید تکلیف من چیه*.
لینک :
اسکنر اثر انگشت نوری R305 با رابط TTL

آردوینو نانو استفاده میکنم. راستی تو ولتاژ 5 ولت یه لحظه روشن میشه بعدش هیچی اما تو 3.3 دایم روشنه اما پر پر میزنه ال ای دی های ماژول. RX و TX هم رعایت میکنم خلاصه تمامی نکاتو بارها چک کردم

[magmagmary]

R.min Mz, [27.05.16 13:38]
با سلام و خسته نباشید.
طی خرید اخیرم یکی از اقلام ماژول اسکنر اثر انگشت نوری R305 بود. این ماژول نه کتابخانه مخصوص داره و نه تونستم راه اندازیش کنم متاسفانه*. Sfg هم تست کردم اما هیچ. از کدهای آردوینو خود سایت و سایت های خارجی هم استفاده کردم. نتیجه همه یکسانه و میگه اسکنر شناسایی نشد. الان بفرمایید تکلیف من چیه*.
لینک :
اسکنر اثر انگشت نوری R305 با رابط TTL

آردوینو نانو استفاده میکنم. راستی تو ولتاژ 5 ولت یه لحظه روشن میشه بعدش هیچی اما تو 3.3 دایم روشنه اما پر پر میزنه ال ای دی های ماژول. RX و TX هم رعایت میکنم خلاصه تمامی نکاتو بارها چک کردم

خب
یه بار سیم بندی رو چک میکنیم
tx اسکنر به rx آردوینو
Rx اسکنر به tx آردوینو

این لینک روش سیم بندی رو توضیح داده
http://www.sunrom.com/p/finger-print-sensor-r305

ببینید مطابق همین بستید
فقط این که اگر قراره از آردوینو به عنوان تبدیل استفاده کنید باید به پینهای 0 و 1 وصل کنید حتما

[amirmahdimemarchi]

سلام من یدونه ماژول اثرانگشت مدل r308 خریدم ولی ال ای دی قرمز روشن نمیشه نرم افزار هم نمیشناستش ماژول آردوینو هم نمیشناستش تورو خدا کمک کنید

[magmagmary]

سلام من یدونه ماژول اثرانگشت مدل r308 خریدم ولی ال ای دی قرمز روشن نمیشه نرم افزار هم نمیشناستش ماژول آردوینو هم نمیشناستش تورو خدا کمک کنید

ارتباط ماژول های اثر انگشت به صورت سریال هست
مورد اول لطفا سیم بندیتون رو چک بفرمایید:


در حالت بعدی baude rate ها متفاوت رو چک بفرمایید
و این که ارتباط سریال سیم بندیش به صورت ضربه دری هست
tx اسکنر به rx آردوینو
rx اسکنر به tx آردوینو

[amirmahdimemarchi]

تست كردم نشد مگه نبايد وقتي فقط vcc و gnd وصل چراغ چشمك بزنه يا حداقل عكس العمل نشون بده اين ماژول انگار نه انگار به تغذيه وصل ميشه

[magmagmary]

تست كردم نشد مگه نبايد وقتي فقط vcc و gnd وصل چراغ چشمك بزنه يا حداقل عكس العمل نشون بده اين ماژول انگار نه انگار به تغذيه وصل ميشه

پمن از طراحی مازولش خبر ندارم
ممکنه در طراحی اصلا led استفاده نکرده باشن

شما پینهای سریال رو هم وصل کن
ببین جواب میگیری یا نه
تنها به پینهای پاور اکتفا نکن

[amirmahdimemarchi]

پمن از طراحی مازولش خبر ندارم
ممکنه در طراحی اصلا led استفاده نکرده باشن

شما پینهای سریال رو هم وصل کن
ببین جواب میگیری یا نه
تنها به پینهای پاور اکتفا نکن

مشکل حل شد بعد یک عالمه تست معلوم شد پایه یک و دو vcc هست که باید باهم به 5+ وصل شه و پایه ی 4 منفی هست

[siib]

ارتباط ماژول های اثر انگشت به صورت سریال هست
مورد اول لطفا سیم بندیتون رو چک بفرمایید:


در حالت بعدی baude rate ها متفاوت رو چک بفرمایید
و این که ارتباط سریال سیم بندیش به صورت ضربه دری هست
tx اسکنر به rx آردوینو
rx اسکنر به tx آردوینو

این ماژول به نظر خیلی غیر یکدست تولید میشه

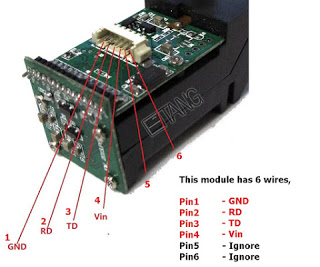

مال من tx , rx ش برعکس اینیه که تو عکس گذاشتین
