برد مینی آرم stm32f103c8t6

[nxp-arm]

با این خطاها مواجه می شم
In file included from C:\Program Files (x86)\Arduino\hardware\Arduino_STM32\STM32F1\cores \maple/Arduino.h:30:0,

from C:\Users\MAC5E3~1.Z\AppData\Local\Temp\build05f75f 2cfb9ff78381b9687d4d6158fd.tmp\sketch\sketch_jun12 a.ino.cpp:1:

C:\Program Files (x86)\Arduino\hardware\Arduino_STM32\STM32F1\cores \maple/wirish.h:52:28: fatal error: libmaple/stm32.h: No such file or directory

#include <libmaple/stm32.h>

^

compilation terminated.

exit status 1
Error compiling for board Generic STM32F103C series.

[magmagmary]

با این خطاها مواجه می شم
In file included from C:\Program Files (x86)\Arduino\hardware\Arduino_STM32\STM32F1\cores \maple/Arduino.h:30:0,

from C:\Users\MAC5E3~1.Z\AppData\Local\Temp\build05f75f 2cfb9ff78381b9687d4d6158fd.tmp\sketch\sketch_jun12 a.ino.cpp:1:

C:\Program Files (x86)\Arduino\hardware\Arduino_STM32\STM32F1\cores \maple/wirish.h:52:28: fatal error: libmaple/stm32.h: No such file or directory

#include <libmaple/stm32.h>

^

compilation terminated.

exit status 1
Error compiling for board Generic STM32F103C series.

مراحل پروگرامتون رو قید بفرمایید تا ببینیم کجاش مشکل داشته!

[nadiro]

سلام دوستان
ممکنه نقشه شماتیک این برد مینی آرم stm32f103c8t6 رو در انجمن قرار دهید.
من این برد رو خریدم و میخواهم پروگرمش کنم و به قطعات دیگه وصل کنم نمیدونم باید کدوم پایه ها رو استفاده کنم
ممکنه راهنمایی بفرمایید؟
پروگرمر هم STlink هست

[magmagmary]

سلام دوستان
ممکنه نقشه شماتیک این برد مینی آرم stm32f103c8t6 رو در انجمن قرار دهید.
من این برد رو خریدم و میخواهم پروگرمش کنم و به قطعات دیگه وصل کنم نمیدونم باید کدوم پایه ها رو استفاده کنم
ممکنه راهنمایی بفرمایید؟
پروگرمر هم STlink هست

دوست عزیز برد که چاپ راهنما داره
اسم پینها معلوم شده روش

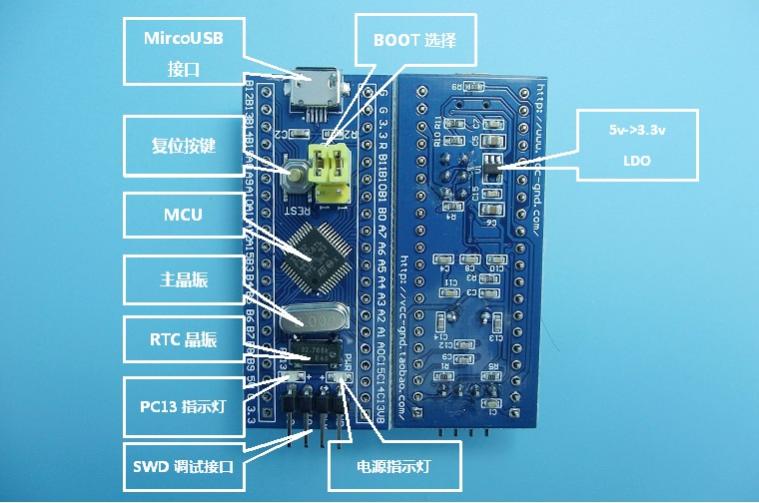

ببینید این دو تا عکس بهتون کمکی می کنه؟

برای آموزش پروگرام هم می تونید از این لینک استفاده کنید:
https://github.com/rogerclarkmelbour...mer-from-Linux

[saeed3749]

دوستانی که با این که کدوم پایه چی هست مشکل دارند.روی برد شماره پایه مشخص هست فرضا PB10 و ...
شما باید نرم افزار STM32CUBEMX رو از سایت شرکت ST دانلود کنید.تو نرم افرار می تونید برای مثال سریال رو فعال کنید که پایه های مربوط به اون سخت افزار سبز می شن و می تونید ببینید که مثلا USART1.RX برای پایه PB10 هست(مثلا.فرق داره ها.نرید بزنید به این) که از رو برد معلومه.
در ضمن این میکروها برخلاف AVR پایه های سخت افزاریشون رو میشه تغییر محدودی داد.مثلا دو پایه می تونن USART1.RX باشن که شما یکی از اونا رو استفاده می کنید یا اگه یکی دیگه برای کاربردی دیگه مثلا spi استفاده شده بود از دیگری استفاده کنید.(البته من با نرم افزار آردوینوش کار نکردم.توی نرم افزارای مخصوص آرم باید پایه ها رو مشخص کرد هر کدوم برای چی هست.اینجام فکر کنم بشه)

[alphaLight]

با سلام من 2 سوال دارم . ممنون میشم پاسخ بدید:
1- چطور میشه روی این برد بوت لودر آردوینو نصب یا آپدیدت کرد. منابع انگلیسی به من کمک چندانی نکردند.
2- هنگام آپلود کردن کد این پیغام رو دریافت میکنم(لازم به ذکر است تمام مراحل را طبق مراحل راه اندازی فوق مو به مو انجام دادم):
Failed to init device.
stm32flash 0.4
http://stm32flash.googlecode.com/]Google Project Hosting

Using Parser : Raw BINARY

Interface serial_w32: 230400 8E1

لطفا راهنمایی بفرمایید.

[alphaLight]

با سلام من 2 سوال دارم . ممنون میشم پاسخ بدید:
1- چطور میشه روی این برد بوت لودر آردوینو نصب یا آپدیدت کرد. منابع انگلیسی به من کمک چندانی نکردند.
2- هنگام آپلود کردن کد این پیغام رو دریافت میکنم(لازم به ذکر است تمام مراحل را طبق مراحل راه اندازی فوق مو به مو انجام دادم):
Failed to init device.
stm32flash 0.4
http://stm32flash.googlecode.com/]Google Project Hosting

Using Parser : Raw BINARY

Interface serial_w32: 230400 8E1

لطفا راهنمایی بفرمایید.

مشکل حل شد.(;

[alphaLight]

STM32F103C8T6-ARM-STM32 _Pinouts :

[dehghan13]

سلام
موقع کمپایل این خطا میده
C:\Users\dehghan\AppData\Local\Temp\build413161187 4265158744.tmp/core.a: No such file or directory
Error compiling

[magmagmary]

سلام
موقع کمپایل این خطا میده
C:\Users\dehghan\AppData\Local\Temp\build413161187 4265158744.tmp/core.a: No such file or directory
Error compiling

میشه کدتون رو بزارید منم تست بگیرم
داره به یه کتابخونه ارور میده
