ماژول تشخیص اثر انگشت Fingerprint Recognition

[magmagmary]

ممنون از راهنماییتون ولی انجام دادم نشد. ممکنه ماژول خراب باشه؟؟

این احتمال روآخرین احتمال بزارید دوست عزیز
نکته اول اینه که آیا ترتیب سم ها رو درست بستید ؟

No.	Pin Description	Remark
1	Finger detection power supply +	3.6-5V
2	Finger detection signal	Standard output is active high
3	Power +	Positive 5V power supply
4	Send module	TX
5	Module receives	RX
6	power supply-	Negative power supply

[magmagmary]

دومین نکته اینه که آیا ضربه دری بودن پینهای tx و rx رو رعایت کردید.

آردوینو	ماژول
5v	vcc
gnd	gnd
tx	rx
rx	tx

[siib]

ممنون از راهنماییتون ولی انجام دادم نشد. ممکنه ماژول خراب باشه؟؟

اول از همه آردوینو رو بدون اینکه چیزی بهش وصل باشه یه اسکچ هالی بریز روش :
(
void setup()
{}
void loop()
{}
)
برنامه هم SFG Demo رو استفاده کن ، ولتاژ 5 ولت و از سیم های ارتباطی اونی که کنار منفی ماژول هست به پایه شماره صفر ، و اونی که کنار مثبت ماژول هست به پایه شماره یک آردوینو وصل کن
وقتی SFG رو باز کردی open Device و بعد هم پورتی که به آردوینو تخصیص داده شده رو انتخاب کن

[mjm1993iran]

این احتمال روآخرین احتمال بزارید دوست عزیز
نکته اول اینه که آیا ترتیب سم ها رو درست بستید ؟

No.	Pin Description	Remark
1	Finger detection power supply +	3.6-5V
2	Finger detection signal	Standard output is active high
3	Power +	Positive 5V power supply
4	Send module	TX
5	Module receives	RX
6	power supply-	Negative power supply

سلام
حقیقتش من پایه ی 1 و 2 رو به جایی وصل نکردم، میشه بگین 1 و 2 رو دقیقا به کجا وصل کنم؟؟؟
ممنون

[mjm1993iran]

اول از همه آردوینو رو بدون اینکه چیزی بهش وصل باشه یه اسکچ هالی بریز روش :
(
void setup()
{}
void loop()
{}
)
برنامه هم SFG Demo رو استفاده کن ، ولتاژ 5 ولت و از سیم های ارتباطی اونی که کنار منفی ماژول هست به پایه شماره صفر ، و اونی که کنار مثبت ماژول هست به پایه شماره یک آردوینو وصل کن
وقتی SFG رو باز کردی open Device و بعد هم پورتی که به آردوینو تخصیص داده شده رو انتخاب کن

خداخیرتون بده ، توی SFG جواب داد، اما وقتی برنامه Enroll و تو محیط سریال تستش می کنم میگهid not find fingerprint sensor
اینو چکار کنم؟

[magmagmary]

خداخیرتون بده ، توی SFG جواب داد، اما وقتی برنامه Enroll و تو محیط سریال تستش می کنم میگهid not find fingerprint sensor
اینو چکار کنم؟

شایددارید شماره انگشت تکراری بهش میدید.
همون شماره ای که تو برنامه بهش دادید.
چک کنید تو برنامه تا چه شماره ای بهش دادید تو کنسول بعد از اون بهش شماره بدید

[mjm1993iran]

شایددارید شماره انگشت تکراری بهش میدید.
همون شماره ای که تو برنامه بهش دادید.
چک کنید تو برنامه تا چه شماره ای بهش دادید تو کنسول بعد از اون بهش شماره بدید

اصلا همین که بالا میاد میگه سنسوری رو پیدا نکردم.

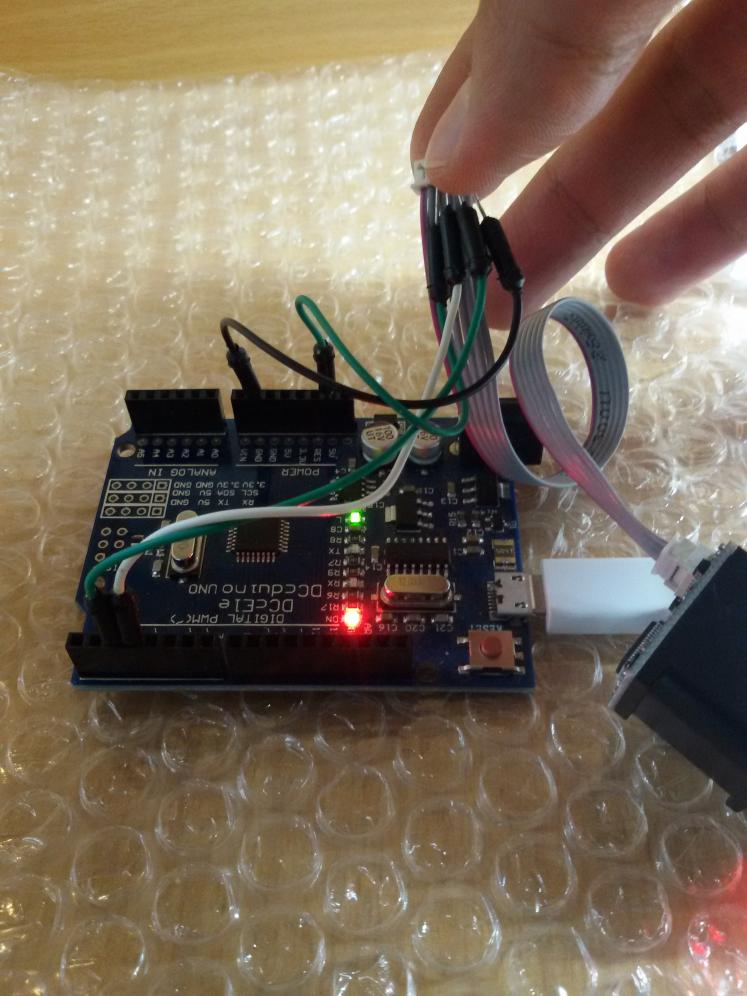

این دو تا تصویر رو ببینید
با همین نحوه اتصال آردوینو به ماژول توی SFG جواب میده (البته برای SFG ، من rx و tx رو به پایه های 0 و 1 می زنم)، اما وقتی برنامه ی enroll رو روش میریزم پیغام تو تصویر رو میده.
لطفا کمک کنید.
با تشکر

[magmagmary]

اصلا همین که بالا میاد میگه سنسوری رو پیدا نکردم.
این دو تا تصویر رو ببینید
با همین نحوه اتصال آردوینو به ماژول توی sfg جواب میده (البته برای sfg ، من rx و tx رو به پایه های 0 و 1 می زنم)، اما وقتی برنامه ی enroll رو روش میریزم پیغام تو تصویر رو میده.
لطفا کمک کنید.
با تشکر

پس یقینا مشکل سخت افزاری داری .
سیم بندیت باید این باشه :

آردوینو	ماژول
5v	vcc
gnd	gnd
3	rx
2	tx

[mjm1993iran]

پس یقینا مشکل سخت افزاری داری .
سیم بندیت باید این باشه :

آردوینو	ماژول
5v	vcc
gnd	gnd
3	rx
2	tx

آخه تو sfg جواب میده...
هر چی سیم ها رو جابجا میزنم یا شماره ی پورت ها رو عوض می کنم جواب نمیده!!!

[mjm1993iran]

آقا کسی نیست کمک کنه؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
