ماژول مینی DFPlayer

[arashpaydar51]

سلام به همه دوستان من با این ماژول کار کردم تفریبا کامل هست
فقط چندتا موضوع :
1 : توی دیتا شیت نوشته بلندگو رو مستقیم به خروجی های SPK1 و SPK2 وصل میشه در حالی که من هیچ صدایی ار این خروجی ها نداشتم در عوض ار خروجی های DAC-L و DAC-R صدای داشتم که با اتصال به یک امپلی فایر LM386صدا خوبی داشتم ؟
2- توی دیتا شیت نوشته در صورت ارسال عدد هگز 0X10 -VOLUME ADJUST SET - Volume adjust set [DH=1:Open volume adjust][DL:set volume gain 0-31] این منظور از gain چیه چطوری میشه تنظیمش کرد و به چه کاربردی داره ؟
3- فرض کنید مازول در حال پخش یک موزیک هست و حالا شما نیاز دارین که یک موزیکی در یک پوشه دیگه اجرا بشه در حد چند ثانیه و مجدد برگردیم و ادامه همون موزیک فبلی رو اجرا کنیم چطوری باید عمل کرد و ادرس ادامع موزیک قبلی رو بدست بیاریم و به این ماژول بفرستیم ؟
پیشاپیش از دوستان ممنون هستم اگر هم کسی نسبت به راه اندازی این ماژول مشکلی داشت من در حد سوادم در خدمتتون هستم

[shobeir90]

سلام
gain که همون ولوم صدا هست ...
مورد 3 گمونم فقط با برنامه نویسی میشه به این هدف رسید از توانایی ماژول خارجه ...

[Nostalgic]

سلام به همه دوستان من با این ماژول کار کردم تفریبا کامل هست
فقط چندتا موضوع :
1 : توی دیتا شیت نوشته بلندگو رو مستقیم به خروجی های SPK1 و SPK2 وصل میشه در حالی که من هیچ صدایی ار این خروجی ها نداشتم در عوض ار خروجی های DAC-L و DAC-R صدای داشتم که با اتصال به یک امپلی فایر LM386صدا خوبی داشتم ؟
2- توی دیتا شیت نوشته در صورت ارسال عدد هگز 0X10 -VOLUME ADJUST SET - Volume adjust set [DH=1:Open volume adjust][DL:set volume gain 0-31] این منظور از gain چیه چطوری میشه تنظیمش کرد و به چه کاربردی داره ؟
3- فرض کنید مازول در حال پخش یک موزیک هست و حالا شما نیاز دارین که یک موزیکی در یک پوشه دیگه اجرا بشه در حد چند ثانیه و مجدد برگردیم و ادامه همون موزیک فبلی رو اجرا کنیم چطوری باید عمل کرد و ادرس ادامع موزیک قبلی رو بدست بیاریم و به این ماژول بفرستیم ؟
پیشاپیش از دوستان ممنون هستم اگر هم کسی نسبت به راه اندازی این ماژول مشکلی داشت من در حد سوادم در خدمتتون هستم

1- چون خروجی صدای SPK از طرف آیسی 8 پایه میاد پس احتمالا دلیل اینکه صدا نداشته همون قطعی پایه 6 آیسی هست که دوستان توی پست های قبل عنوان کردند
2- این مورد رو جناب shobeir90 توضیح دادند
3- این ماژول قابلیت پخش تبلیغات وسط یه ترک رو داره و فایلهای تبلیغات باید در پوشه ADVERT ریخته بشن ، برای اطلاعات بیشتر این لینک رو ببینید : Cut in an ad while playing music

[allaei]

نتیجه*ای حاصل شد؟ من هم یکی دارم که روی دستم مانده!

[magmagmary]

نتیجه*ای حاصل شد؟ من هم یکی دارم که روی دستم مانده!

هیچ کدو ماز راهنمایی های دوستان کار ساز نبوده

چک کردید شما؟

[praised63]

سلام.

من یک عدد از این ماژولها خریده بودم که موفق نشدم با استفاده از مد add-key راه اندازیش کنم. روی این ماژول نوشته شده بود: MP3-TF-16P

جدیدا دو عدد دیگر خریدم که روی آنها نوشته شده بود: DFPlayer mini و این ماژولها در حالت add-key کار می کردند.

به مقایسه این دو ماژول پرداختم و متوجه شدم که در نوع اول که درست کار نمیکرده است مقدار یکی از مقاومتها اشتباه است. با تعویض آن مقاومت، ماژول قبلی نیز درست کار می کرد.
( در ماژول خراب، مقاومت 4/7 کیلو اهم است و در ماژولی که درست کار می کند همان مقاومت، 4/7 اهم است)

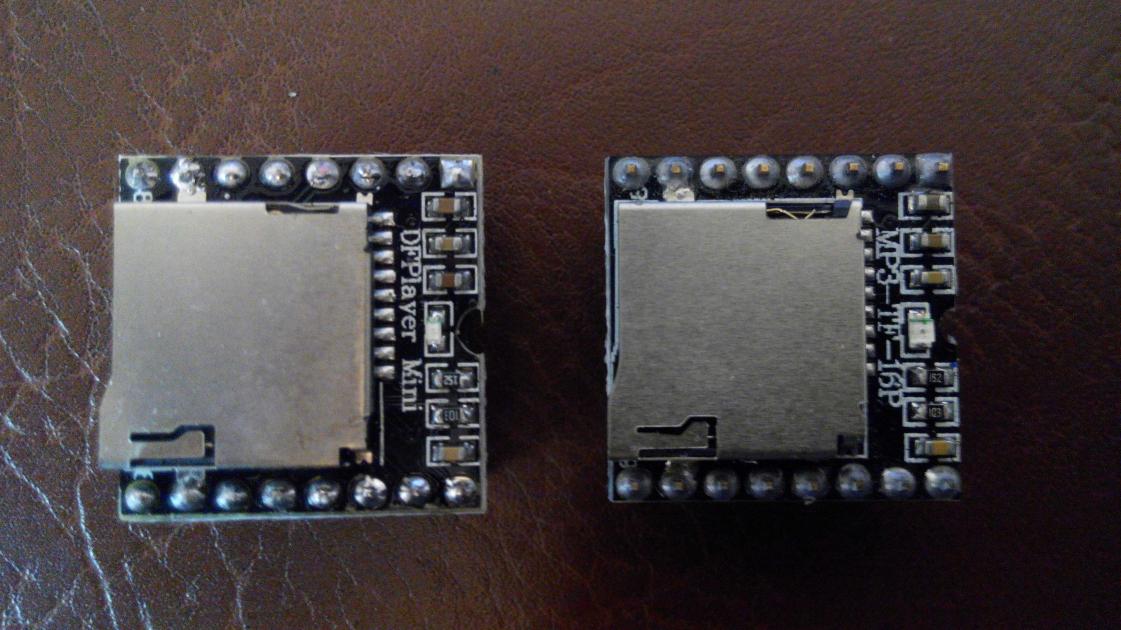

در عکسهای زیر این موضوع نشان داده شده است.

امیدوارم مشکل همه دوستان حل بشه، من که از عملکردش در تست اولیه راضی بودم.

[Nostalgic]

سلام.

من یک عدد از این ماژولها خریده بودم که موفق نشدم با استفاده از مد add-key راه اندازیش کنم. روی این ماژول نوشته شده بود: MP3-TF-16P

جدیدا دو عدد دیگر خریدم که روی آنها نوشته شده بود: DFPlayer mini و این ماژولها در حالت add-key کار می کردند.

به مقایسه این دو ماژول پرداختم و متوجه شدم که در نوع اول که درست کار نمیکرده است مقدار یکی از مقاومتها اشتباه است. با تعویض آن مقاومت، ماژول قبلی نیز درست کار می کرد.
( در ماژول خراب، مقاومت 4/7 کیلو اهم است و در ماژولی که درست کار می کند همان مقاومت، 4/7 اهم است)

در عکسهای زیر این موضوع نشان داده شده است.

امیدوارم مشکل همه دوستان حل بشه، من که از عملکردش در تست اولیه راضی بودم.

سلام
احسنت به شما ، مقاومته رو با مقاومت 4.7 اهم تعویض کردم و ماژول درست شد

[mohamad1520]

سلام
بنده این ماژول رو خریداری کردم اولا ک روش بجای dfplayer نوشته شده mp3-tf-16p
دوما وقتی طبق گفته انجمن مدارش رو وصل میکنم فقط صدای تق تق ازش بیرون میاد و چیزی پخش نمیشه (حتی به منبع ولتاژ دگ هم زدم ) اما جواب نمیده

[magmagmary]

سلام
بنده این ماژول رو خریداری کردم اولا ک روش بجای dfplayer نوشته شده mp3-tf-16p
دوما وقتی طبق گفته انجمن مدارش رو وصل میکنم فقط صدای تق تق ازش بیرون میاد و چیزی پخش نمیشه (حتی به منبع ولتاژ دگ هم زدم ) اما جواب نمیده

دوست عزیزمتاسفانه در مونتاژ این سری اندازه یک مقاومت اشتباه شده .

این تاپیک رو مطالعه کنید
http://forum.arduino.ir/8/21/512.html#post14076

[mohamad1520]

ینی من مقاومت رو عوض کنم کاملا درس میشه؟
من میخوام به اردوینو وصلش کنم دوستمون نوشته بودن مقاومت واسه مد add-key است
من این ماژول رو خریدم ک راحت باشم فک نمیکردم اینقد اذیتم کنه
