آموزش پروگرام کردن برد توسعه witty

[magmagmary]

سلام تمام روش ها رو انجام دادم . ولی در مورد فرکانس و فلش سایز و آپلود اسپید . توضیح نداده بودید .
فرکانس گذاشتم 80
فلش گذاشتم 4
آپلود 115200
طرز نگه داشتن کلید فلش رو هم مطابق گفته شما انجام دادم ولی
در نهایت ارور داد

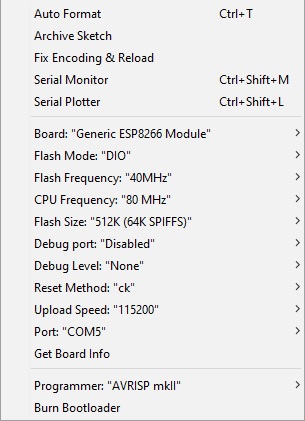

مقادیر دیفالت ایناس:

[am.koshesh@gmail.com]

سلام خودتون گفته بودید در قسمت انتخاب برد،برد adafruit huzzah esp8266 را انتخاب کنید.
با اون نتیجه نگرفتم با generic esp8266 module نشد . این رو هم بگم که وقتی آپلود میکنم چراغ روی ماژول چشمک میزنه ولی در آخر ارور میده . نکته دیگر پنجره ی تولز من با مال شما متفاوته . چراااا؟؟؟

[magmagmary]

سلام خودتون گفته بودید در قسمت انتخاب برد،برد adafruit huzzah esp8266 را انتخاب کنید.
با اون نتیجه نگرفتم با generic esp8266 module نشد . این رو هم بگم که وقتی آپلود میکنم چراغ روی ماژول چشمک میزنه ولی در آخر ارور میده . نکته دیگر پنجره ی تولز من با مال شما متفاوته . چراااا؟؟؟

ممکنه اخیرا یه سری قابلیت به این بردها اضافه کرده باشن .
نسخه ای که من استفاده می کنم مال 4 ماه پیشه

و اما در مورد بردها ، این دو تا برد فرقی نمی کنن با هم وقتی میخواید ماژول های ساده esp8266 رو پروگرام کنید.

این که میگید چشمک میزنه یعنی وقتی وارد پروسه آپلود میشه LED خود ESP با فواصل زمانی کوتاه شروع به چشمک زدن می کنه ؟
و در انتها آپلود نمی کنه .

چک کنید ببینید یه موقع پینهای TX و RX به جایی اتصال کوتاه نشدن ؟ مثلا گراند یا VCC

[am.koshesh@gmail.com]

این که میگید چشمک میزنه یعنی وقتی وارد پروسه آپلود میشه LED خود ESP با فواصل زمانی کوتاه شروع به چشمک زدن می کنه ؟
و در انتها آپلود نمی کنه .

یا VCC

زمانی که کلید آپلود رو میزنم LED خود ESP با فواصل زمانی کوتاه شروع به چشمک زدن می کنه ولی در انتها آپلود نمیشه

یعنی اطلاعات منتقل میشه وگرنه led چشمک نمیزد

[am.koshesh@gmail.com]

ورژن آردوینوم رو ارتقا دادم به 1.6.12 ولی بازم ارور میده Arduino: 1.6.12 (Windows 10), Board: "Adafruit HUZZAH ESP8266, 80 MHz, 115200, 4M (3M SPIFFS)"

Sketch uses 222,357 bytes (21%) of program storage space. Maximum is 1,044,464 bytes.
Global variables use 31,588 bytes (38%) of dynamic memory, leaving 50,332 bytes for local variables. Maximum is 81,920 bytes.
warning: espcomm_sync failed
error: espcomm_open failed
error: espcomm_upload_mem failed
error: espcomm_upload_mem failed

This report would have more information with
"Show verbose output during compilation"
option enabled in File -> Preferences.

[am.koshesh@gmail.com]

اومدم فایر وار رو آپدیت کنم ارور داد که پروگرامر کار نمیکنه .. !!!! مشکل سخت افزاریه؟؟؟

[am.koshesh@gmail.com]

وااااااااااااااااااااای کلافه شدم ارور میده

[magmagmary]

یک راه حل دیگه هم وجود داره و این هست که اگر تبدیل TTL به USB دارید خود برد esp رو بدون پروگرامرش با استفاده از تبدیل TTL به USB پروگرام کنید.

با انی کار معلوم میشه که خود برد مشکل داره یا پروگرامرش

تست مولتی متر رو انجام دادید؟

[am.koshesh@gmail.com]

بینید روند رو یک بار خدمتتون عرض می کنم چک کنید. (سباسگزارم)
اتصال کابل USB به پروگرامر ( طبقه زیرین ) بله درسته
اختصاص پورت کام به این مازول بله درسته
وارد شدن به محیط آردوینو و نوشتن کد مطلوب انتخاب مثال خود برنامه قسمت examples - esp8266wifi - wifiscan
قبل از پروگرام ماژول باید به مد فلش برده بشه که این کار با گراند کردن GPIO شماره 15 انجام میشه . در مورد witty هم با کلید ریست و فلش میتونید این کار رو انجام بدید. برای این کار بعد از این که پاور دادید یک بار کلید RST و بعد از اون کلید Flash رو بزنید. با این کار رنگ RGB روی برد ترکیب سبز آبی میشه .
این دو کلید روباید بالافاصبه پشت سر هم بزنید. بله دقیقا طبق گفته شما

وقتی این کار رو کردید دیگه نیازی هم نیست که بخواید دستتون رو روی کلید Flash نگه دراید تا کد آپلود بشه. خودش آپلود میشه.

بعد از اون هم شماره پورت و برد رو انتخاب می کنید و آپلود میزنید. بله درسته adafruit huzzah esp8266


زمان آبلود کردن ال ای دی روی ماِول شروع به چشمک زدن میکند ولی در نهایت ارور میده
پینهای TX و RX به جایی اتصال کوتاه نشدن .
تبدیل ttl to usb رو امتحان میکنم اطلاع میدم
فردا یه برد توسعه نو میگیرم هم ماژول و هم **بروگرامرم چک میکنم اطلاع میدم
ممنون

[magmagmary]

بینید روند رو یک بار خدمتتون عرض می کنم چک کنید. (سباسگزارم)
اتصال کابل usb به پروگرامر ( طبقه زیرین ) بله درسته
اختصاص پورت کام به این مازول بله درسته
وارد شدن به محیط آردوینو و نوشتن کد مطلوب انتخاب مثال خود برنامه قسمت examples - esp8266wifi - wifiscan
قبل از پروگرام ماژول باید به مد فلش برده بشه که این کار با گراند کردن gpio شماره 15 انجام میشه . در مورد witty هم با کلید ریست و فلش میتونید این کار رو انجام بدید. برای این کار بعد از این که پاور دادید یک بار کلید rst و بعد از اون کلید flash رو بزنید. با این کار رنگ rgb روی برد ترکیب سبز آبی میشه .
این دو کلید روباید بالافاصبه پشت سر هم بزنید. بله دقیقا طبق گفته شما

وقتی این کار رو کردید دیگه نیازی هم نیست که بخواید دستتون رو روی کلید flash نگه دراید تا کد آپلود بشه. خودش آپلود میشه.

بعد از اون هم شماره پورت و برد رو انتخاب می کنید و آپلود میزنید. بله درسته adafruit huzzah esp8266


زمان آبلود کردن ال ای دی روی ماِول شروع به چشمک زدن میکند ولی در نهایت ارور میده
پینهای tx و rx به جایی اتصال کوتاه نشدن .
تبدیل ttl to usb رو امتحان میکنم اطلاع میدم
فردا یه برد توسعه نو میگیرم هم ماژول و هم **بروگرامرم چک میکنم اطلاع میدم
ممنون

اگر اتصال کوتاهی وجود نداره به احتمال زیاد باید با مبدل پروگرام بشه

فقط بدونید که پین gpio15 رو برای پروگرام گراند کنید ( قبل از پاور دادن )
